定尺送り装置



       Fixed-size feeder

鋼材等の定尺穴あけ・切断が容易で作業効率UP
連続ピッチ送りはもちろん、不規則ピッチ送り設定もOK

自社開発の定尺送り装置はボール盤やメタルソー等を組合わせ、長尺物の連続する穴あけ・切断を容易かつ正確に行なえる為作業効率が格段に向上いたします。

搬送部はユーザー様のご要望に合わせてカスタム製作し、鋼材はもちろん、アルミ、樹脂、木材等に対応いたします。

​   液晶タッチパネル操作盤

​      相対入力画面

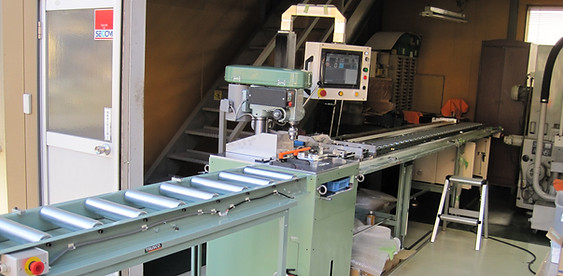

    装置外観 ※ボール盤仕様

【 位置決めストッパー特徴 】

●入力した位置にストッパー部が自動的に移動致します。

●ストッパー部の駆動はACサーボモーターで正確に移動致します。

【 作動イメージ 】

 用途に合わせたカスタム製作となります。

750W ACサーボモーター

​駆動モーター

ACサーボ制御

移動速度

移動距離

~2000mm (スライダボールネジ構造)

~3000mm (スライダベルト構造)

~5000mm (スライダラック構造)

±0.12mm

位置決め精度

10型カラー液晶タッチパネル

操作画面

0.01mm

​ボール盤

1プログラムにつき100項目 ※連続相対入力可

最大設定数

オプション ※要望に合わせて選定

オプション ※要望に合わせて選定

​メタルソー

最小設定単位

【 仕様 】

オプション ※要望に合わせて製作

​ストッパー部・その他

※製品の仕様は改良のため、予告無く変更することがあります

●製作事例
​長尺鋼材穴あけ仕様
​※お客様用途に合わせてのカスタムとなります。
