シートゲージ
FILM MEASURING GAUGE
実用新案登録 第1956070号
SHEET GAUGE
“NADEC SHEET GAUGE” 及び “ナディックシートゲージ”は登録商標です
●いつでもどこでも瞬時に判別 。拡大顕微鏡による目視検査、測定を一新!
ナディックの「シートゲージ」はオフィスにいながらミクロンレベルの測定が簡単に出来ないか?という単純な発想のもと、1987年に画期的なスケールとして開発されました。
薄い透明シートへ寸法別に図形を独立分解表記し、数値も併せて記載されていますので測定対象物に添えるだけで瞬時に判別できるという特徴を持っています。
マイクロスコープや拡大顕微鏡下等での目視検査、測定はもちろん、キャリブレーション(較正)シートとして 測定機器の基準スケールや画面表示スケール精度確認、比較・証明用としても好評をいただいており、工業製品の精密検視やキズの検査にとどまらず、学校や病院、研究機関、バイオ技術などの組織観察用スケールとして拡大鏡を使用する総ての用途にご利用いただけます。

●高品質・高精度・高信頼性
温度・湿度の影響を受けにくい、高品質な透明ポリエステルフィルム上に、高度な精密製版技術を応用し、精細な基本図形や目盛を1/1の原寸サイズで高精度・精密に焼付け記載しておりますので印刷に比べ精度が良く剥がれにくくなっております。
現在の工業製品はますます微小化、高精度化が求められ、その要求に応じた検査、検品保証の体制(トレーサビリティ)も同時に必要となっています。
「シートゲージ」は品質管理部門を始め、あらゆる分野で利用されております。

●特注仕様のオーダーができます
標準品の他、用途に合わせた特注品(カスタマイズ)の製作も承ります。
詳細はこちらをご覧ください。 >> シートゲージ特注品詳細
シートゲージの主な特徴

◆高精度
高精度精密製版技術の応用による製法で最小0.006~0.008mmの線幅で精細に記載。
図形精度は「 ±0.004以内 」と高精度。
自動車、電子機器メーカー等の製造業を始め、医療や光学関連、国立法人や大学等の研究機関でも使用されております。

◆高精細
ゲージの目盛り(図形)は高品質な透明ポリエステルフィルムに精密に焼き付けられているため、印刷に比べ高精細で剥がれにくく100倍に拡大しても鮮明です。

◆瞬時に判別
各寸法別に図形を独立分解表記し、数値も併せて記載されていますので対象測定物の寸法やキズの大きさなどを瞬時に判別することが出来、測定のストレスを軽減できます。

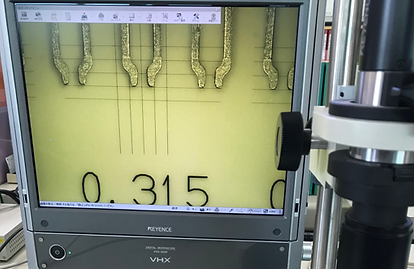

※画像は100倍で拡大

◆フレキシブル
薄いポリエステル製フィルムで柔軟性がある為、ガラス製スケールの様に割れることが無く安全に取り扱うことが出来ます。

◆コンパクト
ポケットに入る大きさで、持ち歩きや収納に便利です。
検査、測定の現場での利用はもちろん、営業担当者がルーペと一緒に持ち歩いて商談に活用することもできます。

◆校正証明書の発行可
信頼性のある設備で生産されているシートゲージは 標準品、特注品共に校正証明書の発行が可能です。
※別途費用にて承ります。
【添付書類内容】
・校正証明書
・基準尺JQA校正証(A2LA認定機関)
・トレサビリティ体系図
・測長器認定書
・出荷検査表
納入実績
各種開発部門 精密機械メーカー 自動車部品メーカー 電子機器メーカー 医療機器メーカー ヘルスケア関連 航空機関連 食品関連 研究機関 各種大学、公的機関 他
あらゆる業種、分野でご利用いただいており、新規はもちろん、リピート・カスタマイズのご注文もいただいております。
基本仕様(標準品)
※上記は予告なしに仕様変更、廃番とすることがあります。
製品ラインナップ

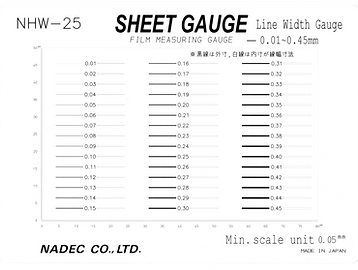

NHW-25 Line Width(線幅)ゲージ
目盛単位 (mm)
0.01~0.45 ※X,Yスケール0.05/min
表記パターン例 ▬0.01▭ ※左側黒塗り、右側白抜き
用途
キズや隙間、厚み等の測定・検査に最適です。
黒塗りと白抜きのゲージを各寸法ごと左右に表記してありますので様々な用途でご使用いただけます。
※▬は外寸側、▭は内寸側が基準寸法

NHW-28 セクション(方眼)ゲージ
目盛単位 (mm)
最小□0.1×0.1(W30xH20) 最大□0.5×0.5(W80xH50)
※X,Yスケール0.05/min
用途
1mm方眼を1/10にスケールダウンした0.1mm方眼ゲージです。
あらゆる測定・検査に応用できます。
※0.5mm,1mmごとに線幅を変えている為、確認が容易です。

NHW-01 セクションゲージ
目盛単位 (mm)
最小□0.1×0.1 ※X,Yスケール0.05/min
用途
あらゆる測定・検査に応用できますが、主に直角度、平行度、偏心、面積等に。
※基準寸法:線幅中心

NHW-02 360°アングルゲージ
目盛単位 (mm)
2.5° ※X,Yスケール0.05/min
用途
円、角度測定等に。

NHW-06 スクエアゲージ
目盛単位 (mm)
#0.05~1.09 ※X,Yスケール0.05/min
用途
主に精密を要するスキマ寸法、巾寸法、平行度、面積等に。
※基準寸法:線幅中心

NHW-07 スクエアゲージ
目盛単位 (mm)
#1.10~2.14 ※X,Yスケール0.05/min
用途
主に精密を要するスキマ寸法、巾寸法、平行度、面積等に。
※基準寸法:線幅中心

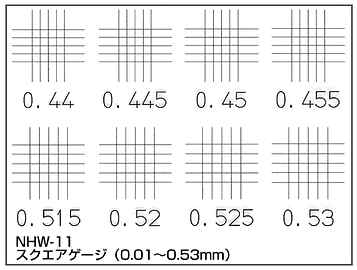

NHW-11 スクエアゲージ
目盛単位 (mm)
#0.01~0.53 ※X,Yスケール記載なし
用途
主に精密を要するスキマ寸法、巾寸法、平行度、面積等に。
※基準寸法:線幅中心

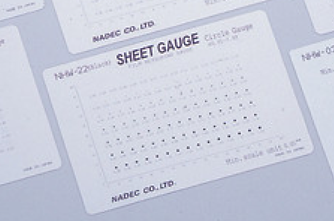

NHW-22(White) ,NHW-22(Black) サークルゲージ
目盛単位 (mm)
Φ0.05~1.09 ※X,Yスケール0.05/min
用途
精密を要する円測定等に。
※〇は線の内径側、●は外径が基準寸法

NHW-23(White) ,NHW-23(Black) サークルゲージ
目盛単位 (mm)
Φ1.10~2.14 ※X,Yスケール0.05/min
用途
精密を要する円測定等に。
※〇は線の内径側、●は外径が基準寸法
シートゲージの使用方法



1
2
3
両面保護シートを剥がす

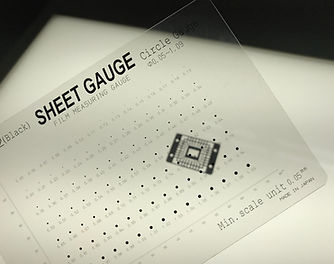

測定対象物をゲージの上に置くか、シートゲージを対象測定物に添える
マイクロスコープ、拡大顕微鏡等で測定、検査、観察
